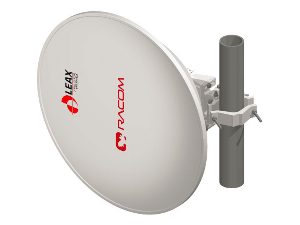

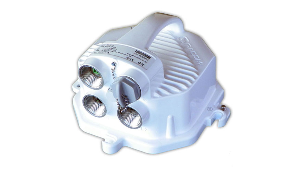

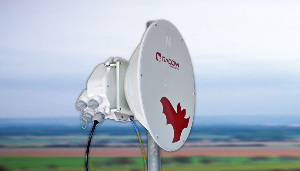

RAy (радиорелейная станция)

RAy высокоскоростная радиорелейная станция с поддержкой стационарных сетей типа «точка-точка».

RAy – это продукт компании Racom– мирового лидера в разработках и производстве беспроводного промышленного оборудования.

RAy полностью готова к эксплуатации на улице, обладает программируемыми параметрами на основе ОС Linux, разработана с вниманием к деталям и в высочайшем качестве исполнения. В радиорелейной станции RAy полностью учтены все современные требования к такого рода оборудованию.

Исключительная система усиления и устойчивость к помехам (поддерживается, например, входным фильтром) делают RAy радиорелейной станцией, готовой к применению как в магистральных, так в сетях «последняя миля».

Основные особенности устройства:

  • 10 ГГц
  • 170 Мбит/с/28 МГц
  • QPSK до 256 QAM
  • Автоматическая настройка переключения скорости (ACM)
  • 1 ГБ Eth + PoE
  • Эксплуатация на открытом воздухе (моноблок)
  • Помехозащищённость
  • Web-интерфейс + SNMP
  • Встроенная диагностика

Сферы применения

  • Соединения «точка-точка»
  • Магистральные сети
  • Высокоскоростные соединения «последние мили»
  • «Последние мили» длинных дистанций
  • Цифровые телевизионные сети
  • Интернет-провайдеры

Технические характеристики

Частотный диапазонL: 10.15 — 10.30 ГГц, U: 10.50 — 10.65 ГГц (опционально L: 10.30 — 10.42, U: 10.47 — 10.59)
CEPT 12-05 R (опционально CZ: VO-R/14/12.2006-38)
Скорость модуляции (CS 28 МГц)50 Мбит/с (QPSK) — 200 Мбит/с (256QAM)
Коррекция ошибок (FEC)LDPC, 2 уровня резервирования (выше/ниже)
Чувствительность @ BER 10e-6 (CS 28 МГц, выше уровня FEC, гарантированного для всех температур и частот))89 дБм (QPSK), -82 дБм (16QAM), -78 дБм (32QAM),
-75 дБм (64QAM), -72 дБм (128QAM), -69 дБм (256QAM)
Подавление помех от смежных каналов/избирательность (CS 28 МГц, выше уровня FEC, гарантированного для темп./част)20 дБ (QPSK), 18 дБ (16QAM), 16 дБ (32QAM), 15 дБ (64QAM), 11 дБ (128QAM), 8 дБ (256QAM)
Выходная мощность-5 дБм до +10 дБм (шаг 1 дБ)
Задержкатип. 140 мкс для 170 Мбит/с (задержка в оба конца на 64B кадра в соответствии с RFC 2544)
Пользовательский интерфейс1 ГБ Eth. (IEEE 802.3ac 1000BASE-T)
ПитаниеPoE, 40 — 60 VDC, IEEE 802.3at до 100 м
Потребляемая мощностьмакс. 20 Вт
Диапазон рабочих температур-30°С…+55°С, эксплуатация в уличных условиях
Размеры, мм245х245х150
Вес, кг3.3
Конфигурация и управлениеHTTPS, SSH, Telnet
On-line мониторингRSS, SNR, BER
Инструменты диагностикиАнализатор спектра, пингование, диаграммы
Диаграммы мониторингаТемпература, источник питания RSS, SNR, BER, скорость передачи данных
СтатистикаНезависимые счетчики для радио и линии Ethernet для всех типов пакетов
УстановкаRSS индикация напряжения (BNC коннектор -85 до -30 дБм) и звуковая индикация (разрешение 0.5 дБ)
Управление сетьюSNMP вер.2c, включая настраиваемые TRAP

Цена на данное оборудование зависит от его технической оснащённости, объёмов закупаемого Вами оборудования, от Вашего статуса в нашей программе лояльности и от условий оплаты заказа
